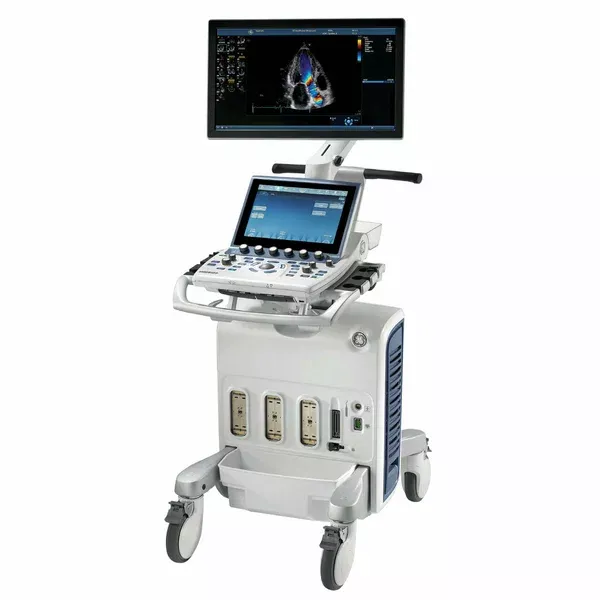

Vivid S70N от General Electric - надежная и безопасная ультразвуковая система, профильным предназначением которой является диагностика болезней сердца и сосудов в условиях стационара. Аппарат поддерживает эхокардиографию чреспищеводного типа с объемной визуализацией в 4-х кратном формате. Мультифункциональность УЗ-оборудования, широкий спектр опций для вычислительных анализов, сочетающиеся с производительным программным обеспечением и простым управлением, делают Vivid S 70N универсальной системой, которую используют с целью обследования:
- систем мышц и сосудов;
- органов брюшной полости;
- структурных и сосудистых соединений головного мозга.
Ультразвуковой комплекс от GE также широко распространен в гинекологических и урологических кабинетах, отделениях педиатрии и неонатологии. Высокая эффективность и информативность результатов позволяет без труда сканировать пациентов разных типов телосложения.
Преимущества УЗИ-аппарата Vivid S70N
Поскольку Vivid S 70 N - УЗИ аппарат, основным направлением которого является диагностика сердечно-сосудистой системы, в нем имеется широкий спектр профильных функций, позволяющих точно и в максимально короткие сроки выявить патологические изменения:
- Auto EF. Определяет состояние левого желудочка посредством спекл-трекингового алгоритма, который производит вычисления наиболее значимых параметров.
- Auto LVQ. Функция, "работающая" с эндокардом. Точно выставляет его границы с последующим отображением данных в графическом виде.
- AFI. Оценивает и анализирует состояние сокращаемости миокарда, расположенного в левом желудочке.
В системе УЗИ Vivid серии S70N реализованы передовые функции визуализации, отвечающие за высокое качество и детализированность изображений:
- B-Flow. Функция, посредством которой в настоящий момент времени визуализируется кровоток. Для этого используются различные способы усиления эхо-сигналов.
- Virtual Convex. Расширяет площадь исследуемой области, одновременно способствуя повышению качества визуализации при помощи линейных датчиков.
Сочетание вычислительных функций и средств визуализации значительно упрощают процесс сканирования, обеспечивая высокую эффективность и пропускную способность кабинетов диагностики.
Особенности работы на УЗИ-аппарате Vivid S70N
Vivid S70N оснащен широкоформатным жидкокристаллическим монитором диагональю в 19 дюймов, установленном на шарнирном кронштейне и имеющим датчик, реагирующим на уровень освещенности. Сенсорный экран имеет цветное изображение, а также содержит интерактивное меню. Помимо этого, в УЗ-системе есть 4 разъема для датчиков и накопительный диск встроенного типа объемом 500 Гб, на который записываются все результаты исследований.
Благодаря функциональности сканера УЗИ S70N, значительно упрощается работа медицинского персонала. Достигается это за счет следующих опций:
- SmartStress. протокольный пакет с буфером памяти для проведения стресс-тестов. Дополнительно имеется возможность создания, управления и упорядочивания шаблонов.
- cSound. Инновационная платформа для четкой визуализации анатомических областей пациентов с разным типом телосложения.
Кроме этого, аппарат оснащен функциями, которые делают возможным мгновенное переключение с одного вида исследования на другой в режиме реального времени.
Технические характеристики УЗИ аппарата GE Vivid S70N
| Название по РУ |
№ РЗН 2020/10591 Система ультразвуковая диагностическая медицинская GE Vivid S70N |
| Состояние |
Новое |
| Тип аппарата |
Стационарный |
| Диагностический класс |
Экспертный |
| Активных портов для датчиков |
4 шт |
| ЭКГ модуль |
Есть |
| Совместимые датчики |
| Конвексные |
C1-6-D, C2-9-D, IC5-9-D |
| Линейные |
9L-D, 11L-D |
| Микроконвексные |
C3-10-D |
| Карандашные |
P2D, P6D |
| Транспищеводные |
6Tc-RS, 6VT-D, 9T-RS |
| Секторные фазированные |
M5Sc-D, 6S-D, 12S-D |
| ПО базовое |
| В-режим (B-mode) |
Основной режим. Получение двухмерного изображения после отражения сигнала от тканей |
| М-Режим (M-mode) |
Получение изображения сокращающихся органов (сердце) |
| CFM Энергетический допплер (Color Flow mode) |
Цветное допплеровское картирование кровотока |
| PDI-режим (Энергетический доплеровский С-режим, Power Doppler Imaging) |
Вариация режима ЦДК для равномерного и точного отображения сосудов с низкой скоростью потока |
| PW Импульсно-волновой допплер (Pulsed Wave) |
Оценка движения крови при эхографии, по каждому сосуду в отдельности |
| 3D |
Простой режим трехмерной визуализации |
| Virtual Convex |
Расширение зоны обзора при использовании линейных датчиков |
| Анатомический М-режим (AMM) |
На статичном положении датчика проходит хаотичное движение курсора в реальном времени, что помогает оценить функции сердца |
| SRI |
Улучшает изображение в серошкальном режиме благодаря уменьшению количества шумов и артефактов |
| Curved anatomical M-mode |
Огибающий М-режим |
| Tissue velocity Doppler |
Цветной тканевый допплер |
| Insite |
Техническая возможность проводить диагностику системы в удаленном режиме |
| LOGIQ View |
Панорамное сканирование |
| Анализ необработанных данных |
Есть |
| База данных пациентов |
Сохранение в памяти устройства данных о пациентах и их исследованиях |
| ПО дополнительное общего назначения |
| TSI (Tissue Specific Imaging) |
Опция цветового кодирования и количественной оценки синхронности сокращения миокарда |
| Blood flow imaging |
Отображения кровотока |
| AFI Automated Function Imaging |
Систематический расчёт количественных показателей общей сократительной активности левого желудочка |
| AutoEF |
Автоматический расчет выброса левого желудочка |
| Bi-plane, Tri-plane |
Применение биплановых и триплановых датчиков |
| 4D full-volume acanning |
Объемная визуализация в реальном времени в полнообъемном режиме |
| IMT |
Расчет в автоматическом режиме толщины интима-медиа |
| Q-Analysis |
Программное обеспечение позволяющее проводить количественный анализ |
| Stress Echo |
УЗИ сердца до и после упражнений |
| 4D модуль |
Визуализация трехмерного изображения в режиме реального времени |
| CW Постоянно-волновой допплер (Continuous Wave Doppler) |
Количественный анализ кровотока в крупных сосудах с большой скоростью движения крови |
| B-Flow |
Функция предоставления изображения с применением метода цифрового кодирования |
| Coded Contrast Imaging |
Получение объемного и контрастного изображения срезов |
| Технические параметры |
| Монитор |
LCD, 21.5 |
| Угол обзора |
170° |
| Сенсорная панель |
LCD, 12 |
| Вес |
73 кг |
| Формат для передачи и хранения медицинских изображений |
DICOM |
| Встроенная система записи (опционально) |
DVD ± R/W |
| Встроенные динамики |
Есть |
| Рабочие форматы изображения |
JPEG, JPEG2000, WMV, MPEG 4, AVI |
| Жесткий диск |
500 Гб |
| Порты и выходы |
LAN, USB, HDMI, S-Video |
| Габариты |
| Высота |
1320 мм (со сложенным экраном 1180 мм) |
| Глубина |
760 мм |
| Ширина |
540 мм |
