Ортопантомограф – это цифровой аппарат для диагностики заболеваний зубочелюстного аппарата, принцип работы которого основан на рентгеновском излучении с использованием высокочувствительного приемника.
За счет него за одно исследование выделяется несколько раз меньше рентгеновского излучения, чем при использовании обычного рентгеновского аппарата, а один снимок оказывается во много раз информативнее!
В результате исследования получается ортопантомограмма (панорамный снимок зубов) – один снимок, где в плоскостной проекции видны верхняя и нижняя челюсти с полным зубным рядом.

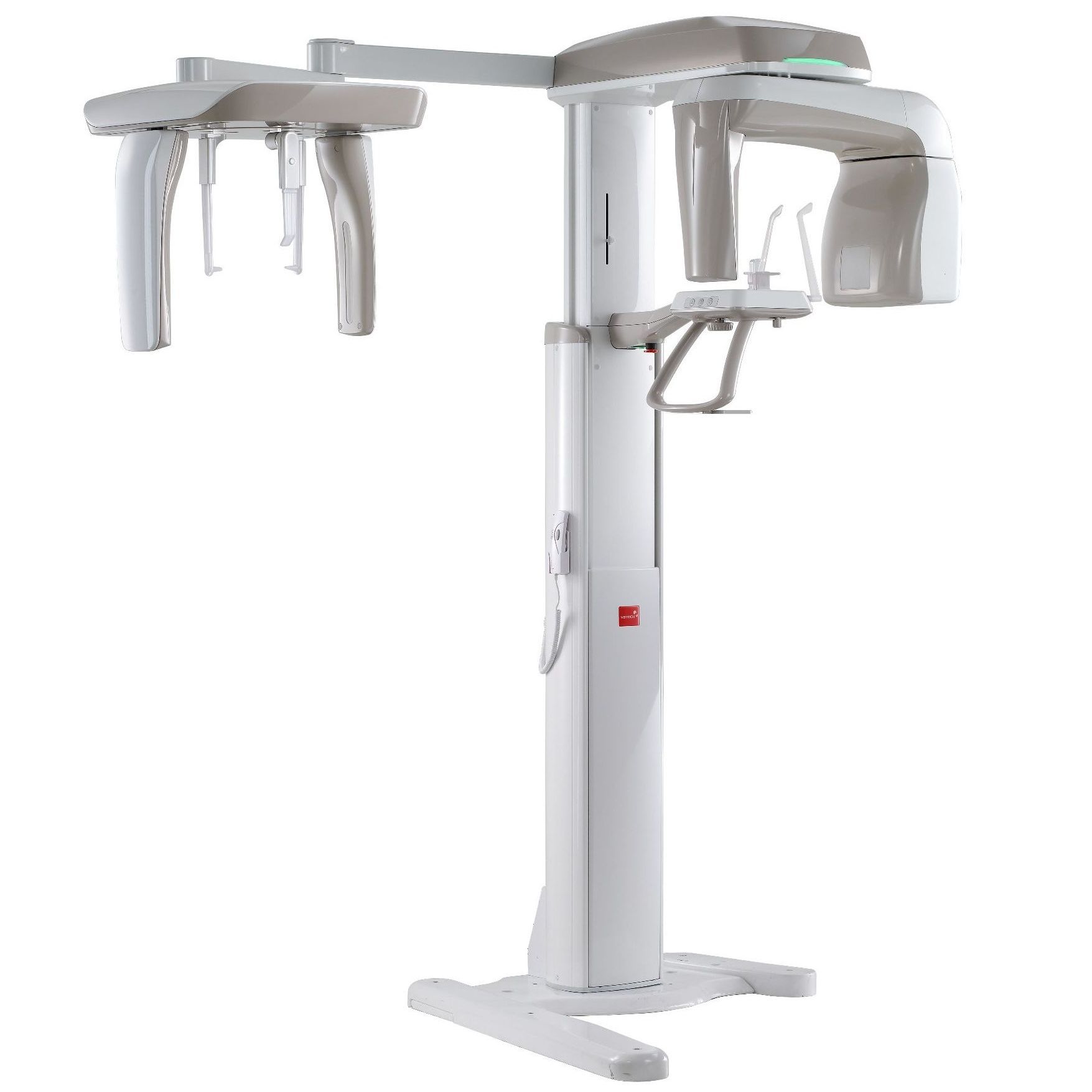

PaX-i SC – панорамный аппарат с цефалостатом непрерывного сканирования, в дополнение к версии PaX-i позволяет получать цефалометрические проекции головы и запястья. Цефалометрическая приставка представляет собой устройство, фиксирующееся на колонну панорамного аппарата. Служит для получения двумерных проекций черепа для проследующего проведения цефалометрического анализа ортодонтами.
Преимущества
- Минимальное излучение: PaX-i полностью цифровая рентгено-диагностическая система визуализации от VATECH, предназначенная специально для повышения безопасности и защиты окружающей среды от пагубного влияния ионизирующего излучения на человека.

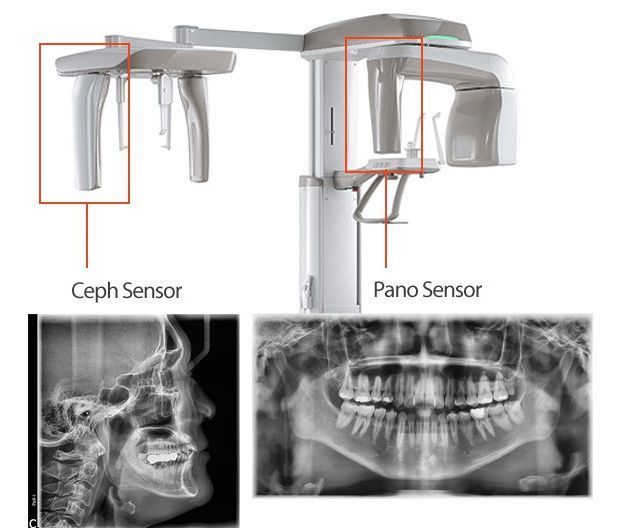

- Решения специально для ортодонтов: раздельные панорамный и цефалометрический датчики исключают риск падения датчика на пол при смене режимов съемки.
- Новый стандарт панорамных снимков: Высокое качество и резкость панорамных изображений позволяют провести максимально точную диагностику. Pax-i гарантирует улучшенную детализацию, особенно апексов зубов фронтального отдела.
Режимы захвата изображения
- Интерпроксимальный (Bitewing)
Обеспечивает визуализацию отдельных сегментов челюсти с меньшей дозой облучения, чем в стандартном режиме.
- Интерпроксимальный (Bitewing) левая / фронтальная / правая проекции
Предназначены для диагностики контактного кариеса. Для уменьшения наложений коронок зубов друг на друга рентгеновский луч падает перпендикулярно к касательной зубного ряда. Интерпроксимальный снимок охватывает либо группу жевательных зубов, либо ограничивается левой, правой или фронтальной зоной.
- Ортогональный / Стандартный (Orthogonal / Standard)
Специальное анатомическое изображение, которое получается при соблюдении перпендикулярности направления рентгеновских лучей к касательной зубного ряда для получения панорамного изображения, на котором минимизируются наложения жевательных зубов.
- Латеральная и задне-передняя проекции ВНЧС(TMJ)
Режим визуализации, используемый для получения снимка в боковой и задне-передней проекциях височно-нижнечелюстного сустава.
- Пазухи прямая и боковая проекции (Sinus)
Программы съемки синусов в латеральной и задне-передней проекциях позволяют получить снимки области синуса в соответствующих проекциях (опция).
- Боковая проекция (Lateral)
Исследование заболеваний черепно-лицевой области, травм и врожденных пороков развития, исследуются мягкие ткани в оториноларингологической области, пазух и твердого нёба. Исследование осуществляется за счет измерения углов и расстояний, образованных соединительными линиями между черепными точками для дальнейшей оценки роста лицевой области. Широко применяется в ортодонтии и челюстно-лицевой хирургии.
- Задне-передняя проекция (PA)
Используется для оценки роста костей лицевого скелета. Необходима для исследования ветвей нижней челюсти, ретромолярной области нижней челюсти и боковой стенки гайморовой пазухи, а также лобных пазух, решетчатой кости. Исследование осуществляется за счет измерения углов, образованных соединительными линиями между черепными точками для дальнейшей оценки роста лицевой области. Широко используется в ортодонтии и челюстно-лицевой хирургии.
- Подбородочно-теменная проекция (SMV)
Используется для изучения основания черепа, горизонтальных угловых осей нижнечелюстных мыщелков, клиновидной пазухи, деформации нижней челюсти, боковой стенки верхнечелюстной пазухи и переломов скуловой дуги. Также полезен в изучении клиновидной кости и отверстий основания черепа.
- Проекция Уотерса (Waters view)
Используют для исследования лобных пазух, решетчатой кости, лобно-скулового шва, полости носа, положения венечного отростка между верхней челюстью и скуловой дугой.
- Запястье (Carpus)
Используется для комплексной оценки костного возраста и сравнения с изменениями в черепе.
